關于導線框進出磁場問題的探究指導

打開文本圖片集

1引言

導線框進出磁場是高中物理中較為特殊的電磁感應問題，解析難度較大.教學中有必要指導學生梳理導線框進出磁場的運動規律，構建解題策略，

2難點解讀

導線框從豎直方向穿過有界磁場，會受到安培力的作用.導線框進出磁場分為五個階段：一是接近磁場；二是穿入磁場；三是浸沒磁場；四是穿出磁場；五是遠離磁場.在階段一、三和五，線框中沒有感應電流，導線框只受到重力作用；而在階段二和四，由于導線框切割磁感應線，因此存在感應電流.

教學中需要重點研究導線框穿人磁場時的情境，總體上可以分為三類，包括勻速穿入、加速穿入和減速穿入，并分別生成相應的“速度一時間”曲線，指導學生理解運動過程.

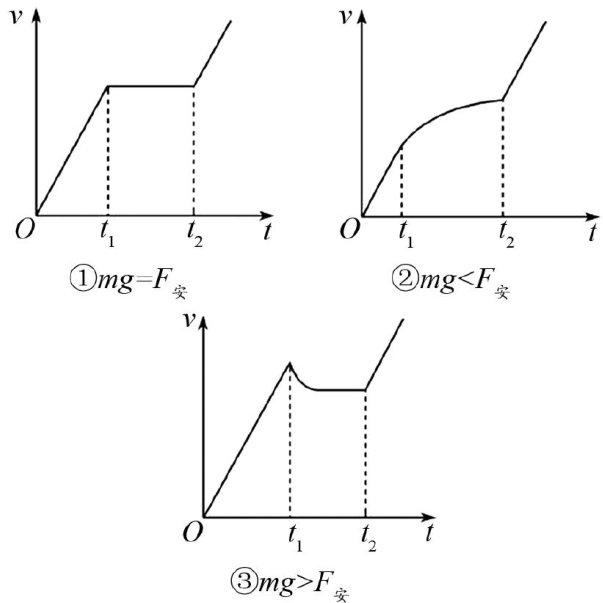

圖1

勻速穿入磁場：此時線框的速度使得安培力與重力相等，即 mg=F☉ ，導線框可以勻速穿入磁場，其 v-t 圖像如圖 1-①

加速穿入磁場：受到的安培力小于重力，即 mg> FU ，則線框會以變加速運動穿入磁場，其 v-t 圖像如圖 ：

減速穿入磁場：此時導線框自由落體的高度較高，進入磁場時的速度較大，受到的安培力大于重力，即 mg☉ ，則線框會以變減速運動穿入磁場，其 v-t 圖像如圖 ①-③ ：

而當導線框完全浸沒在磁場中時，將做加速度為 g 的勻加速直線運動，穿出磁場時的運動情境，還需進一步結合其速度大小來加以討論.

3策略講解

關于與動力學相關的電磁感應問題，建議按照如下思路分析(如圖2所示)：一是分析“源”，即關注電路中電磁感應中的電源；二是分析“路”，即明確電路的串、并聯關系；三是分析“力”，即確定其他力與安培力 的大小關系；四是分析“運動”，即結合力來分析對象的運動情況，建立運動模型.

圖2

4解題指導

探究1 平拋進出磁場

例1如圖3所示，一勻強磁場區域的高度為L=0,2m ，左右寬度足夠大、上下邊界平行，其磁感應強度為 B=5T ，磁場方向垂直紙面向里.在其上方 H=0.8m 處有一正方形勻質剛性金屬框，金屬框邊長 L=0.2m ，質量為 m=0.1kg 現將金屬框在豎直平面內，水平無旋轉向右以初速度 v0=2m/s 拋出，最終金屬框可恰好勻速通過磁場.回答下列問題（不考慮空氣阻力， g=10m/s2, 。（剩余3645字）
