釬焊后冷卻對6XXX鋁合金復合板人工時效性能和組織的影響

打開文本圖片集

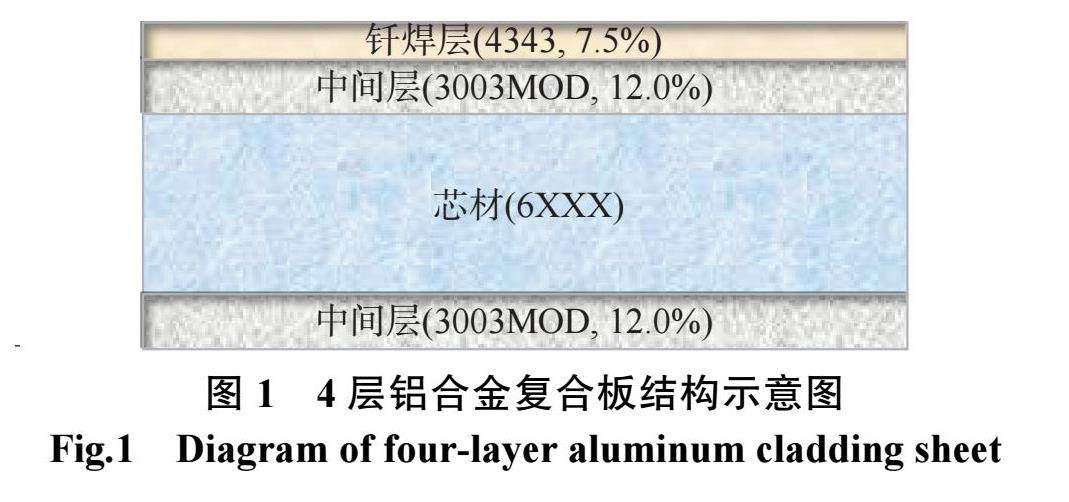

摘要：以6XXX鋁合金為芯材，3XXX鋁合金為兩側(cè)中間層，4343鋁合金為皮材，經(jīng)熔煉、鑄造、復合、熱軋、冷軋及退火制備了厚度為1.20 mm的4層鋁合金復合板。在605℃下模擬釬焊，并在空冷以及不同冷卻速率之后進行人工時效。結(jié)果顯示：空冷方式下，在200℃進行人工時效120 min時，試樣抗拉強度、屈服強度達到最大值，分別為253.0 MPa、200.3 MPa，隨著人工時效溫度繼續(xù)升高，其抗拉強度、屈服強度不斷降低；200℃溫度下保溫時間從20 min增加至150 min時，抗拉強度、屈服強度呈先增加后降低的變化趨勢；隨著爐門開口的不斷減小，試樣的冷卻速率不斷減小，對應的時效強化效果也逐步減弱，爐門打開3 cm時對應的冷卻速率為有無時效強化效果的臨界速率；釬焊空冷后以及經(jīng)人工時效之后芯材中不規(guī)則的粗大第二相為AlFeMnSiCu相。（剩余7830字）
