含CaF2與SrF2的電解液對醫(yī)用AZ31鎂合金生物活性涂層的影響

打開文本圖片集

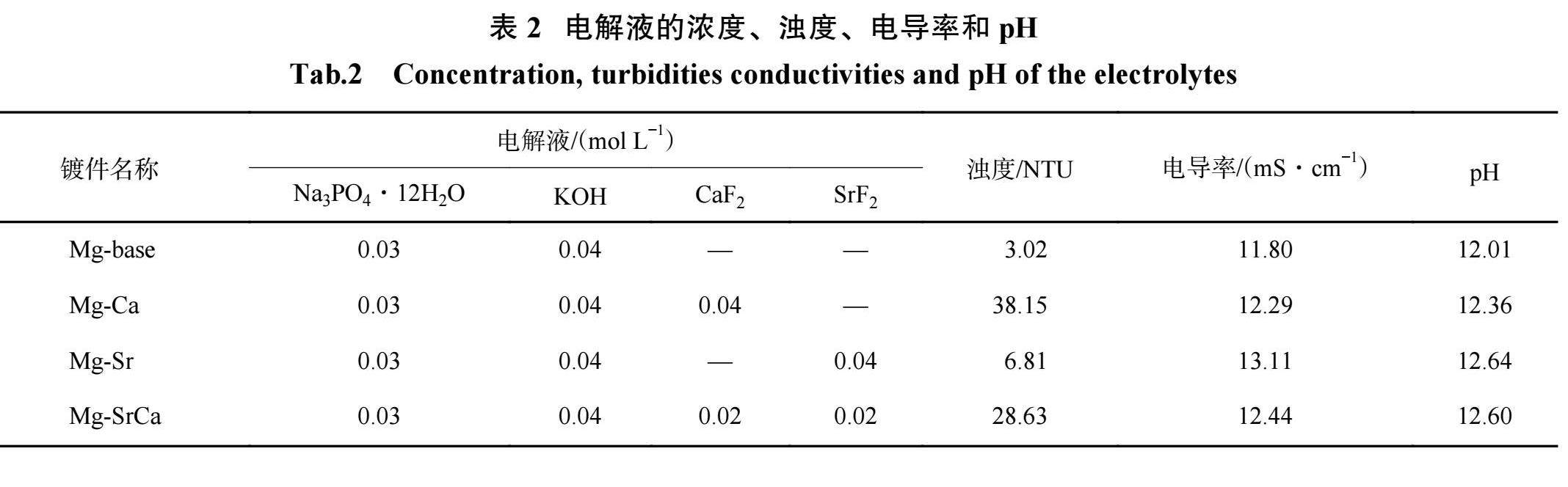

摘要：通過微弧氧化技術(shù)，采用含CaF2與SrF2的磷酸鹽電解液制備多種鎂基生物活性涂層，對電解液和涂層進行膜層生長研究、微觀形貌表征、性能測試。結(jié)果表明：相比僅含有主鹽Na3PO4·12H2O、KOH的電解液，含Na3PO4·12H2O、KOH、CaF2、SrF2的電解液所制備樣品的親水性、耐腐蝕性更好，且生物元素Ca、Sr、F含量更高；電解質(zhì)的不同引起樣品電導率的變化，最高電導率的電解液有最高的反應電壓，其制備的膜層具有最高的孔隙率、粗糙度和最大的膜層厚度；膜層主要相均為Mg和MgO，F(xiàn)在膜層中以未溶解的CaF2、MgF2的形式存在。（剩余11789字）
